一、仪表概述：

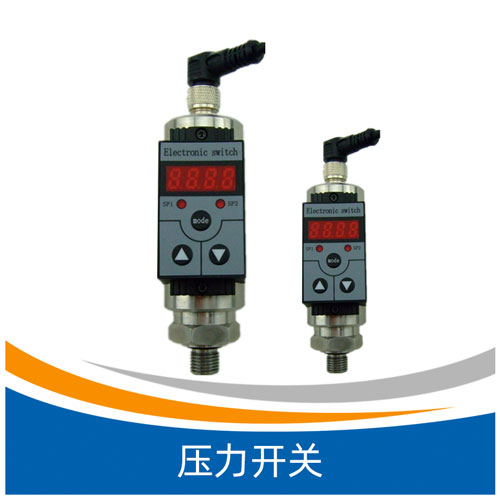

智能数字压力开关|压力控制器|压力继电器是根据客户多功能的需要开发的现场显示、现场控制、变送输出标准信号等功能一体的智能化仪表。它将压力变送器和二次显示控制仪表的功能集成于一体，使用方便、节省空间，是自动化控制系统中对压力实现检测、显示、输出、报警、控制和数据传输的智能化测控仪表。
二、适用场合：
智能数字压力开关使用灵活，操作简单，调试方便，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量、显示与控制。
三、性能特点：
1、4位LED显示当前压力或液位值；
2、输出双路继电器（单刀双掷）开关量；
3、用户可在量程范围内任意压力报警点，调节无死区；
4、压力单位可选择：Bar，PSI，Kpa；
5、调节简便，使用灵活；
6、采用高精度AD和高速微处理器，全数字化设计；
7、两路继电器输出可以选择；
8、防护等级：IP65；
9、采用高精度压力传感器，精度高，迟滞小，响应快，稳定可靠；
10、本安防爆。
四、技术指标：
1、量程范围：－1Bar～1000Bar可选；
2、精度：0.5%FS
3、供电电压：12～36V DC（24VDC校准电压）或220V AC供电
4、输出继电器容量：220V AC 3A，24V DC 5A；
5、使用温度：-20℃—85℃；
6、设置范围：全量程段可以设置监测点，防波动回差设置。
7、接口螺纹：M20*1.5 G1/4 NPT1/4 （或定制）
8、采样速率：10次/秒（可以根据客户需要定制要求的速度）。
五、安装要求：
1 机械安装：
ZWK102型智能数显压力开关可以通过压力管接头（外螺纹 G1/4 ）（其他尺寸接头可以在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
2 电气连接：
1、红：电源 +；
2、黄：电源 -；
3、蓝：开关 1；
4、绿：开关 2；
5、棕： 4~20mA。
六、为了防止电磁干扰的影响应注意以下事项：
1、线路连接尽量短；
2、采用屏蔽线；
3、尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线；
4、若用微型软管安装，壳体必须单独接地。
七、安装、组装、调整时需注意：
1、请***不要连接错误：误连接不仅对本元件，而且对于周边元件有时会引起致命的伤害。
2、与交流一次侧不能绝缘的DC电源，有时会发生产品或电源的破损的场合，有时会发生触电事故的现象。因此请***不要使用。
3、在电源上使用市售的开关电源的场合，请务必使机架的接地端子（F.G.）接地。
4、使用请避开阳光直射、或沾有水、油的场合。使用请避开蒸汽、灰尘多的环境。
5、请注意不要接触稀释剂等有机溶剂和注意不要直接接触水、油、油脂。
6、请不要将通针等放入压力气口。否则可能破损膜片，导致不能正常动作。
7、在强磁场中，有时性能不能得到满足。
8、使用电子式元件的空气配管请经过充分吹气清扫后再进行连接。
