一、仪表概述：

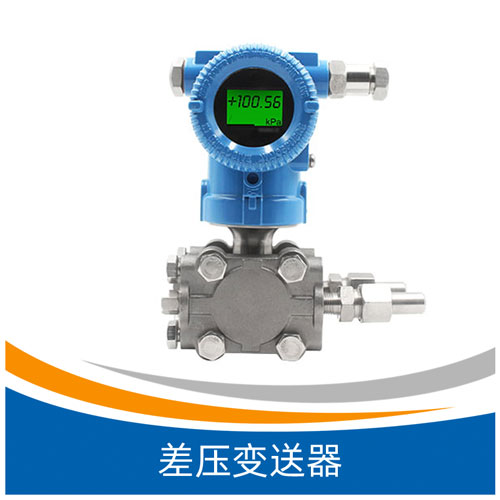

XEY305型防爆型差压变送器中应用数字技术，除了确保仪表的高可靠性和其它优越性能外，也能实现智能仪表实时自检组态操作并可与控制室之间的远程数字化连接，实现控制室对单元仪表的远程查询或实时组态。精度高，稳定性好。量程,零点外部可调。小型化,重量轻.坚固耐振。 无机械运动部件,工作可靠,维护简便。固体元件,接插式印刷线路板。防爆结构,可全天候使用。

二、测量原理：

XEY305型防爆型差压变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电***各组成一个电容器。当两侧压力不*时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

三、适用场合：

差压变送器用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力，然后转变成4～20mA DC信号输出。智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。



四、性能特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；

2、数字精度：+（-）0.05%；

3、稳定性：0.25%  60个月；

4、量程比：100：1；

5、测量速率：0.2S；

6、小型化（2.4kg）全不锈钢法兰，易于安装；

7、过程连接与其它产品兼容，实现测量；

8、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

9、采用16位计算机的差压变送器；

10、标准4-20mA，带有基于HART协议的数字信号。



五、技术指标：

1、使用对象：液体、气体和蒸气；

2、测量范围：0-1.6~10MPa；

3、输出信号：4~20mA DC （特殊可为四线制）；220V  AC供电，0~10mA  DC输出；

4、供电电源：12~45V  DC，一般为24V  DC；

5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；

6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；

7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；

8、量程和零点：外部连续可调。

六、使用差压变送器时应注意以下三点：

1、差压变送器在使用前必须对其测量范围、零点漂移量、精度、静压误差等进行复校。

2、变送器安装后，开车之前还需检查一次各种变送器的工作压力、工作温度、测量范围、漂移量等。看是否和实际情况相符，若有不符之处，则必须查明原因并纠正后才能开车。

3、开启和停用时，应避免仪表承受单向静压。
